Der lange Marsch zur Lichtqualität geht in die fünfte Folge. Ja, wo hatte ich angefangen? Mit der Exzellenz …. Wie ambitioniert muss dieser Kollege sein, damit er sich durch das Papier zur Qualität durcharbeitet?
Bitte die nachfolgende Tabelle mit den Augen dieses Kollegen sehen, wie ich das versuche. Der trägt bei der Arbeit schon lange keinen Blaumann mehr, ist vielleicht promovierter Akademiker, muss aber etwas Technisches planen und herstellen. (daher sein Outfit) Bevor er das darf, muss er "Bauherren" sein Projekt "verkaufen". Dieser muss nicht der Emir von Abu Dhabi sein, und das Projekt nicht die "Große Moschee von Abu Dhabi" heißen, wie es bei einem Projekt von Mark Major war. Der hatte aus einem Betonhaufen ein Baudenkmal mit Hilfe von Licht geformt. Vielleicht ist der Bauherr ein kleiner Angestellter eines Facility Managers. Der wird zwar anders auftreten als der Emir, will aber dasselbe, gutes Licht für sein Geld. Was gut heißt? Entweder weiß es der Bauherr oder man muss es ihm eben verkaufen.
Was denkt der Kollege, wenn er diese Tabelle sieht? Also ich …
Ich weiß nicht, ob ich so motiviert bin, um mir zuerst Anhang B1, dann Anhang B3 zu lesen, um hierher zurück zu pilgern. Sagen wir mal, ich tue es. Dann? Eigentlich müsste ich noch die Legende lesen (hier nicht sichtbar), um zu verstehen, warum manche Kürzel schwarz sind und andere diverse Rotnuancen aufweisen. Ach ja, die sind nicht beabsichtigt, sondern kommen dadurch zustande, dass die gleiche Farbe (Schrift) vor einem anderen Hintergrund anders gesehen wird. Bisschen kleinlich der Kommentar, zugegeben. Mir fielen nur die Vorschriften ein, die leichtes Erkennen von Sicherheitszeichen fordern.
Danach will ich weniger kleinlich sein. E taucht häufig auf. Was war das? Ein Lichttechniker wird auf die Beleuchtungsstärke tippen. Stimmt das? Weiß ich nicht, also suchen … Suchfunktion hilft nicht. Also durchblättern. Auf Seite 14 werde ich fündig, da taucht "E" zum ersten Mal auf. Dort lese ich, ich soll bei B4 gucken. Das ist ein Anhang. Also eingeben "Anhang B4" … Fündig, der Suchbegriff wird gefunden, aber nicht die gesuchte Stelle. Die steht nämlich unter Anhang B, Unterpunkt B 4. Bisschen kleinlich der Kommentar, wieder zugegeben. Aber E muss sehr wichtig sein. Taucht überall auf.
Irgend wann mal ist es gefunden. Es ist wirklich die Beleuchtungsstärke, aber die "im Bereich der Sehaufgabe". Was ist das schon wieder? Das finde ich auf Seite 100, wo geschrieben steht: "Die Beleuchtungsstärke ist eine grundlegende Voraussetzung zur Erfüllung einer Sehaufgabe. Als Maß dient die Beleuchtungsstärke im Bereich der Sehaufgabe." Und was ist das? Spätestens hier wird der geduldigste Motivierte aufgeben. Was der Bereich der Sehaufgabe ist, wird man erst erfahren, wenn man DIN EN 12464-1, welche Ausgabe immer, kauft. Es ist aber nicht egal, welche Ausgabe man nimmt. In der ersten von 2003 war die Größe nicht angegeben. Man muss also die letzte nehmen. Hat vielleicht der Kunde die Norm?
Nein, der Kunde hat die Norm nicht. Man wäre glücklich, wenn der Kunde wüsste, dass es die überhaupt gibt und was die besagt. Der besitzt aber womöglich die Aufbereitungen, die die DGUV für Betriebe erstellt. So z.B. BGI 856, die der Praktiker nach Aussagen der Autoren gleich zur Hand hat. Die kennt leider den Begriff "Bereich der Sehaufgabe" nicht. Weder in der Ausgabe von 2003 noch als DGUV-I 215-442. Ich weiß den Grund, verrate aber nur gegen Honorar.
Nun, ja. Die Beleuchtungsstärke im Bereich der Sehaufgabe ist sehr wichtig, habe ich gelernt. Dummerweise gibt es die Beleuchtungsstärke nur im Labor. Im normalen Leben tritt sie nur in Gesellschaft anderer auf, also etwa als Mittelwert oder als Gleichmäßigkeit. So steht es auch in der nächsten Rubrik auf Seite 100. Dort lese ich "Die Gleichmäßigkeit der Beleuchtungsstärke ist das Verhältnis zwischen minimaler und mittlerer Beleuchtungsstärke im Bewertungsbereich." Huch, stimmt das, die hieß doch anders? Stimmt! Gemeint ist hier die Gleichmäßigkeit U0 , die man früher anders bezeichnete. Zudem gab es zwei davon. (Anm.: Hier ist dargestellt, warum die zweite für den "Bereich der Sehaufgabe" mehr Sinn macht.)
Ich mache mich auf die Suche nach U0. Die taucht tatsächlich an vier Stellen auf. Leider steht nirgendwo, was die ist. Ich hatte nämlich gelernt, dass die Gleichmäßigkeit mit g abgekürzt wird, und zwar mit dem Index 1 oder 2. Was macht die Null hier? Fragen wir BGI 856 … Dort steht aber was von g1. Was mache ich da? Zudem ist die Rede von Wartungswerten. Vielleicht mitteln die die Gleichmäßigkeit über die Zeit? Kann nicht sein, denn so doof ist keiner. Obwohl … bis zum Jahr 2003 hat man die allerwichtigste Größe der Beleuchtungstechnik als "örtlich-zeitlichen Mittelwert" angegeben und nannte sie Nennbeleuchtungsstärke (s. DIN 5035-1 ab 1972).
Bei der Suche nach Uo und dessen Bedeutung dürfte unser Kollege sich endgültig von der Welt der Qualität verabschiedet haben. Vielleicht liest er zufällig meinen Beitrag "Abschied von der Gleichmäßigkeit" (hier) und kommt dahinter, dass U0 und g1 dasselbe sein können, wenn man Glück hat. Wenn man Pech hat, trifft man noch viel präzisere Angaben, die man noch schlechter verstehen kann. (Quelle hier screenshot), bei anderen Quellen fehlt der Strich über Emin, der eh keinen Sinn macht):
Wenn man sich endlich durch Beleuchtungsstärke und Gleichmäßigkeit durchgearbeitet hat, bleibt nur noch die Kleinigkeit übrig, die Sache einem Architekten klar zu machen. Die halten nämlich nichts davon. Eine aus sich von Architekten anmutige Beleuchtung ist ungleichmäßig. Das wird in der Lichttechnik zwar nicht geleugnet, aber seit Jahrzehnten anders gelehrt. Der Grund ist sehr einfach, aber offenbar schwer zu verstehen. Der Begriff "Gleichmäßigkeit" erhielt seine Bedeutung in der Zeit, als man sich nur noch mit der Allgemeinbeleuchtung von Großraumbüros oder Hallenbeleuchtung beschäftigte. So sollte jeder Arbeitsplatz, der irgendwo steht, die gleiche Beleuchtungsstärke abbekommen. Was denn sonst? Das ganze hat mit Qualität wenig zu schaffen, außer dass man dies als Qualität verstehen will. Relevant ist das Ganze im Vertragsverhältnis zwischen Lieferant und Kunde, wenn der das eben so bestellt, weil er normierte Arbeitsplätze hat. Und jeder muss gleich beleuchtet sein.
Jetzt habe ich aus meiner Tabelle den Anfang von F1 = "Sehen und Identifizieren von Details" mühsam abgearbeitet. Gleich kommt das nächste, in dem neue Begriffe auftauchen. Da es hierbei um meine wichtigste Aufgabe handelt, "Anzahl, Anordnung und Position der Lichtquelle", muss ich wohl ran. Uo hatten wir bereits. Aber was bedeutet BRe, CRF und SS? Keine Sorge, ich bin gleiiiich fertich! Das mach ich gleich mit den nächsten Begriffen, weil die die "Lichtverteilung" betreffen. Die hängt doch mit "Anzahl, Anordnung und Position der Lichtquelle" eng zusammen. Oder? Dafür muss ich noch herausfinden, was Bal, Bpsy und Bphy sind. Bei Bpsy und Bphy kann ich mir schon was vorstellen, schließlich habe ich sogar eine Doktorarbeit darüber geschrieben, aber Bal? Da hilft die Suchfunktion. Es ist die "(Ausgewogene) Leuchtdichteverteilung". Die kannte ich schon, aber unter einem anderen Namen. Was war mit SS? Ach, ja, Schlagschatten. Die kenne ich nur als verboten.
Aber "Mod" und "Q" muss ich noch nachschlagen. Die sollen wichtig sein für "Sehen und Identifizieren von Formen". Gefunden! Mod ist Modellierung. Kennt doch jeder, der Beleuchtung macht, z.B. bei der Bühnenbeleuchtung oder beim Fotografen. Was macht das aber hier? Sei´s drum. Die Mod aber ist, wie ich hier lernte, eine quantitative Größe, weil es auch qualitative gibt. Und ob! Die Suchmaschine wirft 212 Fundstellen raus, die mit "Q" bezeichnet sind. Die muss ich unbedingt anführen. Leider reicht der Platz nur für ein Detail aus:
… lacht. Wem angesichts der Qualität der Forschung auf dem Gebiet der Lichttechnik der Humor nicht vollends vergangen ist, könnte sich mal damit versuchen. Ich kann es leider nicht mehr, weil der gemeinte Autor vor Jahren offiziell beauftragt wurde, die Qualität der Forschung anderer zu begutachten, weil er so versiert war mit der Methodik. Aus seinem Gutachten weiß ich, dass er die Methodik und die Gepflogenheiten der Wissenschaft sehr präzise anzuwenden weiß. Ob er das bei den eigenen Studien auch so ernst genommen hat?
Gemeint ist nicht James Randy, der ein berühmtes Experiment als Fälschung entlarvt hat. Randy, vom Beruf Magier, Mitglied des Inneren Zirkels, hatte einst seinen Beruf als Wissenschaft erlernt – und nicht als Kunst. Bei dem besagten Experiment ging es immerhin um die Zukunft der Telekommunikation, für die man fortan keine Sender und Drähte benötigen würde, sondern einfach nur die eigenen Gehirnwellen (siehe hier.). Man sollte unerreichbare U-Boote oder Kosmonauten über Telepathie erreichen können. Die US-Navy hatte für die erste Durchfahrt der Nautilus unter dem Nordpol ein Experiment ausgedacht, mit dem die Funktion von Telepathie nachgewiesen werden sollte. Es gelang! Randy sollte später im Auftrag der US-Regierung die Validität der Ergebnisse prüfen. Das Ergebnis: Stimmt, dieser Versuch konnte nur gelingen! Der Navy ging es nicht um die Telepathie, sondern um Forschungsmittel. So kam sie auf die Idee, ein Experiment zu veranstalten, das nur gelingen konnte.
So etwas muss den Auftraggebern einer anderen Studie vorgeschwebt haben, denen es daran gelegen war, nachzuweisen, dass bestimmte Regeln im deutschen Arbeitsschutz gegenstandslos sind. Nicht alle, aber eine bestimmte. (mehr hier). Es ging um Reflexionsgrade von Geräteoberflächen, die nicht zu hell und nicht zu dunkel sein sollen. Der besagte Autor sollte todsicher nachweisen, dass sie weder zu hell noch zu dunkel sein können, weil man in der Praxis keine Wirkung feststellen kann. Zwar hatte bereits 1924 ein gewisser Leffingwell nachgewiesen, dass zu helle Tische blendeten und zu dunkle störten, aber bekanntlich sind Computer keine Tische. Für die gelten andere Gesetze - nämlich nur solche, die der Hersteller zulässt. Andere Gesetze gelten einfach nicht. Und die Arbeitsschutzvorschrift störte immens. Der Hersteller wollte eigentlich nur schwarze Computer verkaufen, die deutsche Vorschrift ließ die nicht zu. Daher musste für Deutschland eine nicht-schwarze Produktlinie aufgelegt werden. Das kostet!
Wie stellt man aber das gewünschte Ergebnis her, ohne die Daten zu fälschen? Alles soll sauber ablaufen. Die ganz Dummen versuchen es mit einer logischen Argumentation. So kann man z.B. behaupten, dass 10.000 lx im Schlafzimmer nicht blenden können, weil die Sonne in der Natur 100.000 davon bringt. Obwohl solche Argumente wie Sand am Meer zu finden sind, macht ein guter Fachmann eine bessere Arbeit. So kann man Experimente so planen, dass sie immer das gewünschte Ergebnis bringen - s. oben das Nautilus-Experiment.
Die ganz Gewieften nutzen wenig beachtete Größen aus der Statistik. Das für die nächsten Jahre noch häufiger anzutreffende Experiment ist z.B. die Bestimmung der Lebensdauer von LEDs. Die beträgt bekanntlich 50.000 h. Keiner kümmert sich darum, wie sie bestimmt worden ist. Und die, die sich kümmern, erfahren es nicht. Eine einheitliche EU-Regelung bzw. Messmethode zur Ermittlung der Nennlebensdauer von LED-Lampen gab es bis September 2013 nicht, aber die genormte Zahl von 50.000. So ähnlich lag es bei der Lebensdauer der Energiesparlampe. Die betrug immer 10.000 Stunden, obwohl es drei Methoden zu ihrer Bestimmung gab. Wie können drei unterschiedliche Methoden die gleiche Zahl ergeben? Wenn das wahr ist, warum braucht man drei unterschiedliche Methoden?
Eine der beliebtesten Größen heißt „power“. Dahinter verbirgt sich die Fähigkeit einer benutzten Skala, zwischen zwei unterschiedlichen Objekten zu unterscheiden. Man stelle sich vor, dass man nachweisen soll, dass Menschen „rot“ nicht angenehmer finden als „grün“. Wenn ich die Streuung der Urteile auf meiner Beurteilungsskala kenne, kann ich rückwärts berechnen, wie viele Testpersonen ich benötige, um überhaupt eine signifikante Aussage zu treffen. Wenn man dann bei der Zahl der Testpersonen darunter bleibt, ist es bereits vor Beginn der Studie (ziemlich) sicher, dass den Menschen rot oder grün ziemlich schnuppe ist, oder Jacke wie Hose.
Es fehlt nur noch eine Größe, die in dem untersuchten Zusammenhang irgendwie Sinn macht – bei der hier gemeinten Studie ging es um Augenbelastung -, ergo nimmt man eine Größe, die ziemlich unempfindlich ist. Der Autor nahm dazu die Sehschärfe. Wie jeder Mensch weiß, braucht man zum Lesen eine bestimmte Sehschärfe. Hat man die nicht, braucht man eine Brille. Was liegt da näher als, dass man den Einfluss von Reflexionsgraden auf die Sehschärfe von Probanden untersucht? Wenn es, wie geplant, gelingt, nachzuweisen, dass die Reflexionsgrade von Computern die Sehschärfe nicht beeinflussen, kann man verlangen, die Arbeitsschutzvorschrift zu ändern, weil sie nichts bewirkt.
Nach diesen Vorkehrungen hat man die richtige Gewissheit, dass das Experiment gelingt. Für den Fall, dass irgendwelche Schlaumeier erzählen, die Sehschärfe sei doch ziemlich konstant, wenn man sie unter konstanten Bedingungen misst, braucht man eine zweite Größe. Und diese ist nach der gemeinten Studie das Verstehen von den Texten, die man auf dem Bildschirm liest. Wird dies durch die Farbe des Bildschirmrandes gestört? Könnte sein. Was aber über 100% sicher ist, ist, dass niemand jemals das Gegenteil des erzielten Ergebnisses nachweisen können wird. Denn allein die Lesbarkeit von Texten zu ergründen fällt so schwer, dass man in Experimenten mit Kunstwörtern arbeitet. Sobald man Wörter mit Sinngehalt präsentiert, bringt das Experiment immer das gleiche Ergebnis: Kein Unterschied. Wenn es dazu noch um das Verstehen von Inhalten geht, kann man das Experimentieren sein lassen. Hat man aber nicht, denn es ging ja um den Nachweis, dass man einen gelesenen Text immer gleich gut versteht, egal auf welchem Computer den liest.
Ganz langsam zum Mitschreiben: In einem Experiment wird gezeigt, dass eine Vorschrift, die (sinngemäß) besagt, dass der Bildschirmrahmen nicht zu hell und auch nicht zu dunkel sein darf, abgeschafft werden kann, weil durch unterschiedliche Bildschirmrahmen weder die Sehschärfe gemindert wird noch das Verstehen von Texten, die man auf dem besagten Bildschirm liest.

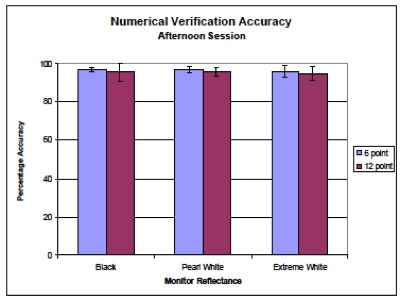

Na, ja! Man könnte dies vielleicht noch als groben Unfug durchgehen lassen. Was ist aber damit: Die Testmethode war auch nicht in der Lage, einen Unterschied in der Lesbarkeit von Schriften unterschiedlicher Größe zu ermitteln. Was ja nicht so selten vorkommt, aber so genau? Hier ist das Originalergebnis:
Das Bild zeigt, dass die drei Testobjekte (schwarz, grau und weiß) beim Lesen keinen Unterschied machen. Und das immer beim Lesen einer 6-Punkt-Schrift und 12-Punkt-Schrift. Was dem Leser nicht offenbart wird, ist, dass offenbar die beiden Schriften gleich gut gelesen und verstanden werden.
Es geht darum, ob das Lesen (Genauigkeit) durch die Farbe des Bildschirmgehäuses beeinträchtigt wurde. Wie man sieht, macht die Farbe nichts aus. Nichts, egal wie groß die Schrift auf dem Bild ist.

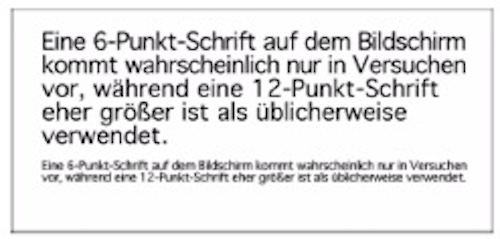

Die untersuchten Schriften unterschieden sich wie auf diesem Bild:
Die experimentelle Methode war also nicht in der Lage, eine Wirkung der oben vergleichsweise dargestellten Schriftgrößen (echte Verhältnisse s. unten) aufzuzeigen. Ist es ein Wunder, dass die Wirkung der Farbe des Rahmens nicht aufgezeigt werden konnte? Nö, das war die Absicht.

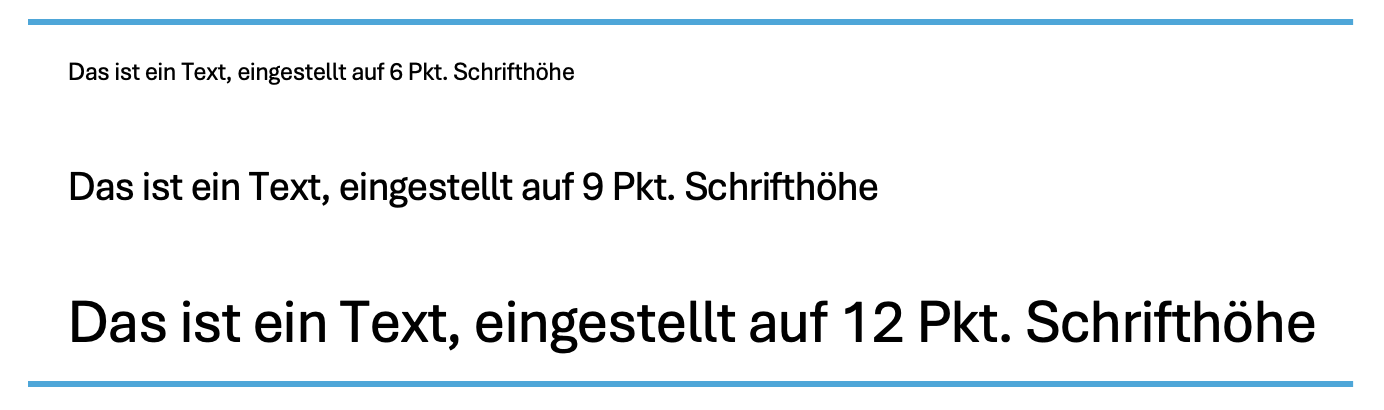

Anm.: Da Schriften auf dem Bildschirm sehr unterschiedlich aussehen können, sollte man sich ein eigenes Bild machen, das Bild zeigt nur die Relationen der Schriftgröße:
Der oberste und der unterste Text hatten im Experiment die gleiche Wirkung! Die mittlere Zeile wurde zur Illustration eingefügt. Die Zeile, die wie Krümelkacke ausschaut, ist nach dieser Studie genauso gut lesbar wie die untere. Wann bekommt der Autor den Ig Nobel Award?
Bitte weiterlesen im Journal der unwiederholbaren Experimente.
An vielen Stellen in diesem Blog, und in vielen Blogs an verschiedenen Stellen wird das Thema Lichtqualität thematisiert. Eigentlich eine Diskussion über ein Phantom. Denn das offizielle Wörterbuch der Lichttechnik, das seit 1938 alle wichtigen Begriffe klärt und erklärt, kennt keine Lichtqualität. Wie bei allen Phantomen, gibt es auch hier Widerspruch. Je mehr man an Energie sparen will, desto lauter sind die Gegenstimmen.
Die sog. Energiesparlampe, alias Kompaktleuchtstofflampe, wurde von einem Ingenieur von General Electric erfunden. Nicht zufällig und nicht für irgendeinen undefinierten Zweck: Es war 1973, als die Welt noch in Schockstarre war wegen der ersten (offiziellen) Energiekrise, besser gesagt, Ölkrise. Die Araber wollten ihr Öl nicht mehr für 20 Millionen $$ für den Unterhalt des Palastes von König Saud plus einen Stall voller junger Damen, die wohl den Palast putzten, hergeben. So musste eine Lampe her, die weniger Energie verbrauchte als Edisons Birne. Für Freunde heißt die Lampe CFL.
Es dauerte etwa 12 Jahre, bevor das Ding mit dem Energiesparen ernst machen konnte. Bis dahin, im Jahre 1985, konnte sie nämlich eine der Gütekriterien für Beleuchtung, niedergeschrieben 1935, nicht erfüllen. Die zeitliche Gleichmäßigkeit, sprich Flimmerfreiheit, war nicht gegeben. Um ihr Licht zu messen, mussten wir sie 24 Stunden betreiben, weil sie halt instabil war. Da die meisten Benutzer nicht so lange warten wollten, bis das gute Stück sein Licht uneingeschränkt hergibt, konnte es keinen Raum im Wohnraum erobern. Flimmern ist Geschichte, aber die Lampe denkt nicht daran, hell aufzuleuchten, wenn einer „Fiat Lux“ ruft oder den Schalter drückt. Je nach Preis muss man mehr oder länger warten, bis Licht wird.
Wie sieht jemand, der die FCL positiv sieht, den Vergleich der „modernen“ Lampe mit der alten Birne von Edison? So:
Die gelben Felder zeigen, wo die Glühlampe besser abschneidet, die weißen das Umgekehrte. Mir fallen da insbesondere zwei Punkte auf: „Power Factor“, alias Leistungsfaktor, ist ein anderes Wort für Blindstrom – unnützer Strom, der die Netze belastet und Energie kostet. Davon haben die Befürworter der Energiesparlampe nie geredet, obwohl man sie und die damit verbundenen Energie- und sonstige Kosten sofort berechnen kann. Wenn der Verbraucher ein Konzern ist, wird der Blindstrom in Rechnung gestellt. Bei Blindstrom waren wohl alle blind, unser Vizekanzler in seiner ehemaligen Eigenschaft als Umweltminister und sogar sein Vorgänger im gleichen Amt, der noch weniger doof ist. Dass die Lampen die Netze nicht nur über Gebühr belasten, sondern auch noch durch ihre Oberwellen verschmutzen … Mit so einem Kinderkram beschäftigt sich doch kein Minister.
Noch schlimmer ist aber der letzte Punkt: Erscheinungsbild. Da steht: Ästhetisch not pleasing. Bei der Queen hieße es: Not amused, not pleased . Another lamp, please.
Die ist tatsächlich im Anmarsch - nicht die Queen, die Lampe: Wie bereits mehrfach betont: Die Techniker der künstlichen Helligkeit reden von LED, aber nicht von Behaglichkeit. Wenn das mal nicht ins Auge geht.
