Wenn keine Entleuchtung hilft …

30.03.2024
.

Die Geschichte der Osram-Luftschutzlampe erinnerte mich an eine Großtat von mir + anderen Protagonisten, die ich leider nicht namentlich anführen darf. Den Grund können Sie ahnen, wenn Sie den Beitrag lesen. Es geht um die Entwicklung einer Beleuchtung, die auf keinen Fall das durfte, was eine Beleuchtung soll - beleuchten. Damit haben wir keine Sehaufgabe gelöst, sondern eine juristische, die einer Lösung einer Sehaufgabe im Wege gestanden hatte.

Für Leute, die alle Latten am Zaun haben, und gut verschraubt, mag die Geschichte skurril klingen. Sie ist es tatsächlich. In der guten alten Zeit, als die lichttechnische Industrie einen guten Draht zum Arbeitsministerium pflegte, geschah es, dass dieses Papiere erließ, die beschrieben, wann ein Arbeitgeber seine Arbeitsstätte den gültigen Normen entsprechend ausgestattet hätte. So ein Papier nennt sich ASR nach wie vor. Früher hieß es Arbeitsstättenrichtlinie, heute nicht mehr, erfüllt aber die gleiche Funktion: Wer die ASR erfüllt, wird vom staatlichen Arbeitsschutz nicht behelligt mit einem Vorwurf, seine Arbeitsstätte würde nicht dem Stand der Technik entsprechen. Die Idee ist so gut, dass sie ein halbes Jahrhundert überlebt hat. Und kein Ende in Sicht.
.

Hinsichtlich der Beleuchtung war das Jahrhundertwerk ASR indes nicht so erfolgreich. Schuld daran ist eigentlich niemand. Denn die Vorschrift, die Arbeitsstättenverordnung von 1975, besagte nicht, dass jede Arbeitsstätte eine Beleuchtung haben müsse, sondern lapidar: "§ 7 Beleuchtung (1) Arbeits-, Pausen-, Bereitschafts-, Liege- und Sanitätsräume müssen eine Sichtverbindung nach außen haben." ??? Dass da eine künstliche Beleuchtung vorgesehen werden muss, stand nicht drin. Aber z.B. wie man Lichtschalter anordnen muss, so sie da sind. Und wie man Beleuchtungseinrichtungen dimensioniert, wenn man sie hat. Ausdrücklich vorgeschrieben wurde eine künstliche Beleuchtung später  "(5) Arbeitsstätten müssen mit Einrichtungen ausgestattet sein, die eine angemessene künstliche Beleuchtung ermöglichen, so dass die Sicherheit und der Schutz der Gesundheit der Beschäftigten gewährleistet sind." So steht es heute in der ArbStättV. Im Jahre 2004 las sich das anders: "(1) Die Arbeitsstätten müssen möglichst ausreichend Tageslicht erhalten und mit Einrichtungen für eine der Sicherheit und dem Gesundheitsschutz der Beschäftigten angemessenen künstlichen Beleuchtung ausgestattet sein."

Da es ziemlich unmöglich ist, ohne künstliche Beleuchtung zu arbeiten, hat dann der Arbeitsminister eine ASR 7.3 Künstliche Beleuchtung erarbeitet, die die DIN-Norm DIN 5035-2 "Richtwerte für Arbeitsstätten" teilweise übernommen hat. Die Rolle dieser Norm war es, die Norm DIN 5035-1 "Begriffe und allgemeine Anforderungen" für Arbeitsstätten auszulegen. Diese Zweiteilung macht immer Sinn, weil man nicht immer den Anforderungen entsprechen kann. So enthielt DIN 5035-1 eine Reihe Gütekriterien, von denen eine für Arbeitsstätten eine besondere Bedeutung hatte.

Die Übernahme von Teilen der Norm wurde von der Industrie gefeiert als eine gesetzliche Regelung. Als Homepages für Firmen im Internet in Mode kamen, liefen Banner über den Bildschirm, die von der frohen Kunde berichteten. Dummerweise war nicht jeder Kunde froh über die Nachricht, denn es gibt Arbeitsplätze, die nicht nur keine Beleuchtung brauchen, sondern eine Beleuchtung nicht brauchen können. Hierzu gehören Regieräume in Fernsehstudios. Die sind zuweilen bis zur Decke mit Bildschirmen bestückt und hatten nur eine sog. Putzbeleuchtung, also eine Beleuchtung für Service-Leute, aber nicht für die Benutzer.

Die zuständige wie unglückliche Berufsgenossenschaft musste die Betriebe pflichtgemäß darüber unterrichten, dass sie nunmehr eine Beleuchtung mit einer Nennbeleuchtungsstärke bräuchten, und zwar eine Allgemeinbeleuchtung. Das war ziemlich das Letzte, was die Fernsehanstalten brauchten. Was tun? Vorschrift ist Vorschrift?

Ein findiger Leuchtenentwickler konstruierte ein Gegenstück zu der Osram-Luftschutzlampe, sozusagen die pflichtgerechte Arbeitsschutzlampe. Deren wichtigste Eigenschaft war, auf keinen Fall Licht auszusenden. Sie hatte einen Leuchtenwirkungsgrad von etwa 1 Prozent, d.h. nur 1 % des Lichts der Lampe verließ die Leuchte. Ich schrieb dazu ein Gutachten, wonach dies eine blendfreie Beleuchtung wäre. Und der zuständige Technische Aufsichtsbeamte der Berufsgenossenschaft übersah, dass eine Leuchte keine Beleuchtung ist.
-

Übrigens, die neuen ASR haben nicht mehr den (vermeintlichen) Fehler der alten. Dort steht immer geschrieben: "Bei Einhaltung dieser Technischen Regel kann der Arbeitgeber davon ausgehen, dass die entsprechenden Anforderungen der Verordnung erfüllt sind. Wählt der Arbeitgeber eine andere Lösung, muss er damit mindestens die gleiche Sicherheit und den gleichen Schutz der Gesundheit für die Beschäftigten erreichen." Vermeintlich deswegen, weil dieser Passus nach bundesdeutschen Recht immer galt. Musste daher nicht extra gesagt werden, wird aber jetzt immer wieder gesagt. Bis alle verstehen, dass der Gesetzgeber klüger ist als man gemeinhin annimmt.
-

, , , , , , ,

Krieg der Lichter - Als Osram die Entleuchtungslampe erfand
-

19.03.2024
.

Heute vor 89 Jahren begann der 2. Weltkrieg. Sie lesen richtig, er begann mit einer Verdunkelungsübung in Berlin. "Um 22.00 Uhr erloschen fast 100.000 Straßenlaternen, verschwanden die Neon-Schilder und Reklamen; Züge (reguläre Züge sowie S- und Hochbahn) dimmten die Beleuchtung und deckten ihre Fenster ab." So sollte es 89 Jahre später im Berliner Tagesspiegel stehen.

Noch kannte man keine Methode, wie man Licht daran hindert, sich einfach in die Gegend zu bewegen. Außer der, was unsere Vorfahren schon kannten: einfach einsperren. Ausmachen geht auch, ist aber zu einfach. Um die Sache zu perfektionieren, nahm der Staat die Lichttechnische Gesellschaft mit Beschlag und bestellte einen Führer samt Führerrat. Die hieß damals Deutsche Beleuchtungstechnische Gesellschaft e. V. und war irgendwie dezentralisiert in drei Teile, SWDLG in Karlsruhe und L.T.G in Essen. Das Ganze wurde unter ein strammes Kommando gestellt. Die Filialen bekamen Gauleiter vorgesezt. Die Verdunkelung der deutschen Geschichte konnte beginnen. Bei zwei Herren aus der Zeit habe ich studiert. Der eine war einer meiner Doktorväter, der andere ist etwas zu früh gestorben. Die erzählten mir beide, was die Lichttechnik hat damals alles machen müssen, um gegen das Grundziel ihres Metiers zu arbeiten: für das Helle zu sorgen. Nun waren sie für das Dunkle zuständig. Ein früherer Beitrag von mir zum Schwarzlichtstrahler alis Entleuchtungsbirne (hier) nahm die Sache auf die Schippe. Lustig war sie indes nie.
.

Techniker wären keine Techniker, wenn sie keine Lösung auch für das unsinnigste Problem gefunden hätten. Die Lösung erzählt der Tagesspiegel so: "Eine Lösung für dieses Problem kam Mitte 1938: Die Luftschutzlampe. Osram, ein renommierter Berliner Glühbirnenhersteller (sein Name ist ein Kofferwort aus „Osmium“ und „Wolfram“), entwickelte eine Glühbirne, deren Glaskolben mit einer schwarzen Farbschicht überzogen war. Nur ein kleiner, runder Fleck blieb übrig, durch den ein gedämpfter Lichtstrahl aus der Birne austreten konnte." Das Wunderding kostete damals 1,50 RM wie Reichsmark. Und verkaufte sich wie geschnitten Brot.

Weniger gut bekannt ist, was ein anderer Lichttechniker, den ich auch kannte, dagegen hielt. Für seine Taten bekam er später einen Orden. Die Rede ist von einem der Altmeister der Lichttechnik, dessen Namen man immer wieder liest, wenn die Rede ist von Sehleistung. Die Sehleistung, über die der Herr geforscht hat, war die der Bomberpiloten über Deutschland. Die arbeiteten mit besonderen Lampen gegen die Verdunkelung, für die die deutschen Kollegen geforscht hatten. Phosphorbomben. Er hieß H. Richard Blackwell und erhielt für seine Verdienste für die US-amerikanischen Streitkräfte in 1947 eine Medaille (Army-Navy Certificate of Appreciation). Blackwell forschte noch bis 1955 für das Militär und fast 30 weitere Jahre an der Universität.

, , ,

Wann wird das Licht im Büro endlich gesund?

29.03-2024
.

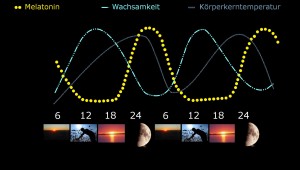

Irgendwie habe ich im Laufe der Jahre Zweifel daran bekommen, dass das Licht im Büro gesund wird. Denn schon im Jahre 2021 hatte eine Gruppe aus Pundits, das sind die Weisen, früher alte weiße Männer mit grauen Bärten, heute auch jüngere Damen, befunden, man müsste die Menschen zwischen 07:00 Uhr und 19:00 mit einer starken Vertikalbeleuchtung bescheinen. Naturgemäß müsste das Licht blau-angereichert sein. Diese müsste zudem 250 lx mel-EDI ergeben. Etwa gleichzeitig erschien das Werk von Experten, weniger bärtig und mit einer geringeren Beteiligung an Frauen, die Norm EN 12464-1, die mir erklärte, dass die Vertikalbeleuchtungsstärke in allen Richtungen fegen muss (gestern erklärt hier), auf dass es im Büro hell wird. Die Formel will ich niemandem verheimlichen, sie ist nicht geheim, auch wenn nicht für jedermann zugänglich.Ich meine mental.

Um der Verwirrung keinen Schaden beizufügen, will ich nicht erklären, dass der Index "v" hier nicht visuell bedeutet, sondern vertikal. Der Index amb kommt von ambient wie Ambiente. Der kleine Strich auf dem E bedeutet, man müsse das Licht auf jeder Wand für sich mitteln, dann mit dem Mittelwert an der Decke zusammenzählen, um alles nochmals zu mitteln. Nur das Licht an der Decke hat keine Bezeichnung, denn sie ist keine Horizontalbeleuchtungsstärke, aber auch nicht vertikal. Sie läuft einfach gegen die Wand, pardon, Decke. Ihre Messung gefilmt schlägt jede Slapsticknummer um Längen.

Diese 6 Werte könnte man der Planung der Beleuchtungsanlage entnehmen, so sie jemand versteht. Um auf 250 melEDi zu kommen, muss man das Tageslicht dazu addieren. Leider sagt mir keiner, an welchem Tag des Jahres und zu welcher Tageszeit. Nehmen wir an, das sei am 06.06. um die Mittagszeit. Wie viel Lux vertikal empfangen die Insassen dieses Büros?

Sie sehen niemanden? Die sind alle da und arbeiten. Nur nicht empfangsbereit für gesundes Licht. Das Bild unten zeigt, wenn sie dazu bereit sind. Dumm nur, dass sie aber alle falsch stehen. Dann drehen wir die Cubicle-Farm einfach um. Alle gucken dann zum Fenster hinaus. Was mit der Arbeit ist? Das ist nebensächlich, die macht man im Homeoffice.

, , , , , , ,

Beleuchtungsstärken reichen nicht, weil …

28.03.2024
-

Meine letzten Blogs haben sich um einen fundamentalen Fehler in der Normung der Beleuchtung gedreht, die Vorgabe der Lichtqualität über Beleuchtungsstärken. Dabei habe ich mich darüber amüsiert, dass man Helligkeit erzeugen will, indem man Beleuchtungsstärken in allen vier Richtungen zu den Wänden vorgibt und dazu noch eine in Richtung Decke. Machbar ist es schon, aber praktisch in allen Arbeitsstätten kommt das Licht aus der Decke, auch wenn man mit Stehleuchten indirekt beleuchtet. Vertikalbeleuchtungsstärken an den Wänden sind daher Rechenkonstrukte. Und Licht in die Deckenrichtung zu schicken braucht es Lichtquellen anderswo.

Um den Unsinn zu dokumentieren, was dadurch entstanden ist, dass nur das Licht auf der Arbeitsebene zählt, habe ich das Bild rechts oben präsentiert. Kein Highlight der Lichtarchitektur. Was würde aber passieren, wenn man davon ausgeht, dass die neue Arbeitsebene der Bildschirm ist? Funktionell gesehen, braucht man an den meisten Arbeitsplätzen keine Sehleistung. Ergo? Was dann entstünde, sieht man unter dem Bild eines modernen Büros. Modern ist es auch. Will da etwa jemand arbeiten?
-

Wo liegt der Unterschied? Im Prinzip existiert kein Unterschied. Das erste Bild zeigt, was passiert, wenn man die horizontale Fläche bevorzugt, weil dort angeblich die Sehaufgabe zu finden ist. Die Ausleuchtung des Raumes entsteht zufällig. Das zweite Bild zeigt die wahre Sehaufgabe, die Computerbildschirme, und überlässt die Beleuchtung des restlichen Raumes wieder dem Zufall. In beiden Fällen ist der Missetäter die funktionelle Denkweise. Seit wann hat man wissen müssen, dass dies falsch ist?

Wann das entsprechende Wissen im Ausland entstanden ist, kann ich nicht präzise sagen, Aber bei uns war das entweder 1961 oder 1962. Da hat Bodmann zwei Papiere veröffentlicht, das eine in Lichttechnik (Bodmann, H.-W.: Kriterien für optimale Beleuchtungsniveaus. Lichttechnik, 1961). Darin hat er Versuche beschrieben, ein Beleuchtungsniveau auf der Basis der Sehleistung im Büro zu ermitteln. Sein Entsetzen muss groß gewesen sein, denn man brauchte nach diesem Papier nur ein paar Lux zum Lesen. Nur wenn man dunkle Schrift auf noch dunklerem Papier lesen muss, braucht es etwas um 50 lx. Bodmann aber empfahl 400 lx, mit der Begründung, dass die Menschen eine helle Umgebung bräuchten.

Bodmann war damals Laborleiter bei Philips, bevor er Professor in Karlsruhe wurde. Etwa 35 Jahre später habe ich ihn bei einem Kongress öffentlich mit den Aussagen von 1961 konfrontiert. Er sagte nüchtern, die Aussagen wären noch gültig. Das Einzige, was ich 2024 korrigieren würde, wäre dass es nicht 400 lx sein muss. Man könnte auch 300 lx oder 2000 lx empfehlen, so sie realisierbar wären. Hauptsache man erzeugt ein Gefühl der Helligkeit. Der später etwa ab 1970 entstandene Fehler besteht darin, dass man den Bedarf an Licht mit angeblichen funktionellen Erfordernissen begründete. Diese sind für industrielle Arbeitsplätze z.T. noch vorhanden, aber für Büros ergeben sich daraus viel geringere Werte als solche, die man mit einer angenehm hellen Umgebung begründen kann.

Etwa 10 Jahre nach Bodmann sollte Prof. Dietert Fischer die Sache noch einmal aufgreifen (Faximile der betreffenden Aussage rechts, ebenfalls in Licht erschienen). Was einer der Großen der Lichtforschung weitere 20 weitere Jahre danach von der Sache hielt, sagt der Titel seines Papiers deutlich aus: "Illuminance Selection Based on Visual Performance - and Other Fairy Stories" (Von der Bestimmung von Beleuchtungsstärken nach Sehleistung – und andere Märchen). Kaum zu glauben, dass im Jahre 2024 viele kluge Köpfe daran  arbeiten, das Märchen diesmal in eine globale Norm zu gießen. Eigentlich historisch gesehen richtig. In jedem Märchen steckt ein Körnchen Wahrheit. Das Problem ist, sie herauszufinden.

Wann-

, , , , ,

Von Beleuchtungsstärken und anderen Irrtümern

26.03.2024
-

In den letzten Tagen habe ich einige Zeilen verfasst zu DIN EN 12464-1, die ihre Bestimmungen betreffen. Darunter finden sich zwei wichtige Aspekte: Beleuchtungsstärken an Decken und das Helligkeit-Konzept. In Wirklichkeit betreffen beide dieselbe Misere. Unsere Regelwerke zur Beleuchtung werden seit einigen Jahrzehnten praktisch nur von Leuchtenfirmen gemacht und diese interessieren sich meistens nur für das Beleuchten, aber nicht für die Ziele der Beleuchtung. Eine Beleuchtung ist kein Selbstzweck, sie ist Teil des Raumkonzepts. Und Aufgabe des Raumkonzepts ist es, die Arbeit darin zu unterstützen, zu fördern und erträglich zu machen.

Was trägt die Beleuchtungsstärke an der Decke einer Abflughalle zu der Arbeit in dieser bei? Was hat die Seh-Aufgabe der dortigen Arbeitenden mit der Gestaltung dieser Halle gemein?

Die zweite Frage wär: Warum beschreibt eine Norm, wie man mit Beleuchtungsstärken an den Wänden Helligkeit erzeugt? Wenn ich beide Fragen verbinde, wird die Sache noch wirrer: Warum gibt eine Norm Beleuchtungsstärken an der Decke einer Abflughalle vor, wenn die Helligkeit in dieser kaum etwas mit dem Licht an deren vier Wänden zu tun haben kann, weil diese paar Dutzend Meter entfernt sind?
-

Zunächst zum Grund der Misere: Es ist grundsätzlich falsch, Helligkeit mit Beleuchtungsstärken erklären zu wollen. Licht bleibt unsichtbar, bis es auf Materie trifft. Wenn es das tut, erzeugt es eine Leuchtdichte. Allerdings hängt diese von den Reflexionseigenschaften der Materie ab. DIe Leuchtdichte einer dunkel gefärbten Decke bleibt gering, egal wie viel LIcht darauf geschickt wird. Wenn diese Decke aber selber (teilweise) leuchtet, muss sie nicht beleuchtet werden. Warum sagt uns die Norm das nicht, obwohl es jeder weiß?

Die Antwort einfacher Art wäre, die Industrie will das nicht. Die komplette Antwort ist, es ist zudem verdammt schwierig, mit Leuchtdichten umzugehen. Nur langweilige graue Flächen haben eine Leuchtdichte, die in allen Richtungen gesehen gleich bleibt. Alle realen Objekte weichen mehr oder weniger stark davon ab. Trotz aller Schwierigkeiten wird aber in der Straßenbeleuchtung seit über 50 Jahren mit Leuchtdichten gearbeitet (Bild aus Hentschel, 1972). Man kann ja einer Stadtverwaltung schlecht erzählen, die sollten den Asphalt aufhellen, damit die Beleuchtung funktioniert. Büroorganisatoren lassen sich aber gefallen, dass sie ihre Decken weiß streichen müssen. Warum sich Mühe geben, wenn keiner meckert?

-

Warum muss man sich Gedanken über eine Beleuchtungsstärke an der Decke machen? EIne solche Frage war einst überflüssig, weil man wusste, dass eine dunkle Decke erstens die Blendung durch die Lichtquellen verstärkt. Und zweitens weil schon eine Ewigkeit gelehrt wird, dass eine angenehme und stabile Wahrnehmung einer gebauten Umwelt ausgeglichene Leuchtdichten im Gesichtsfeld erfordert. Dennoch fragte niemand danach, weil viele Leuchten so gebaut wurden, dass ihr Licht den gesamten Raum aufhellte. Das erste der Bilder rechts ist etwa 10 Jahre alt, das darunter 93 Jahre!
-

Und dieses Bild zeigt ein heute übliches Büro mit modernster LED-Beleuchtung. Man wusste schon 1970, dass man eine solche Beleuchtung nicht betreiben sollte. Wer sie dennoch haben will, müsste extra Leuchten installieren, um die Decke zu beleuchten. Die neue Version von DIN EN 12464-1 erklärt warum und verlangt danach. Man wird sie aber so gut wie nirgendwo vorfinden. Aber fast überall die rechts gezeigte Lichtverteilung, wenn der Akustikberater sich in einem Haus ausgetobt hat! Egal wie viel Licht man hier erzeugt, Helligkeit bewirkt man damit nie.
-

Eigentlich muss ich nicht mehr erklären, warum die Norm Beleuchtungsstärken auf den Wänden fordert. Wenn die Wände bloß da wären. In der ganz oben gezeigten Abflughalle kann man sich die Beleuchtungsstärken auf den Wänden schenken. In dem kleinen Kabuff, der eher einem modernen Büro entspricht, wären sie wirksam, so man sie installieren könnte. Da bei der Beleuchtung einer Arbeitsstätte alles von oben kommt wie in der Bibel, werden Leuchten, wenn überhaupt, oben an dem Deckenrand befestigt und heißen Wallwasher. Und sie könnten etwas Helligkeit spenden, wenn nicht der Innenraumgestalter auf edle Farben schwört wie hier gezeigt. Was nützt mir Beleuchtungsstärke, wenn das Licht auf Dunkel trifft?

Wenn einer wirklich hell will, muss er …

  • erstens die Leuchtdichten vorgeben und
  • zweitens deren Verhältnis zueinander,

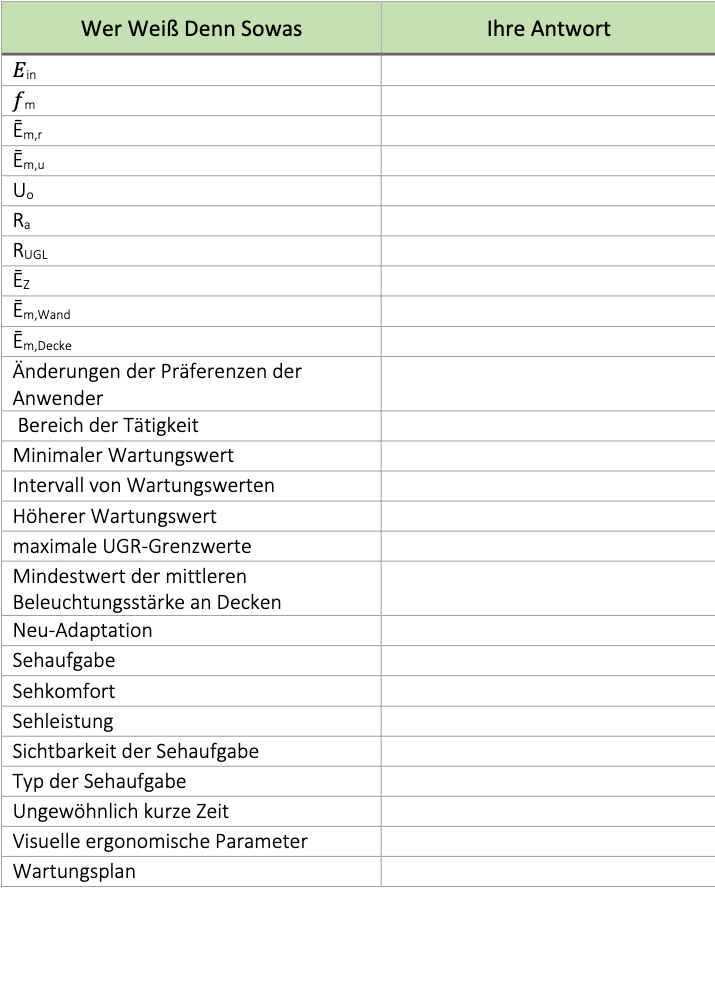

denn Helligkeit ist keine physikalische Größe, sondern eine Empfindung, die sowohl von der Leuchtdichte als auch von deren Verhältnis abhängt. Wer nur Beleuchtungsstärken vorschreibt, erntet womöglich das, was rechts zu sehen ist. EIne normative Tabelle zu Beleuchtungsstärken bestand 1931 aus 12 Zeilen mit einer Spalte. Die Norm 12464-1 von 2021 ist 128 Seiten lang mit Tabellen, die 60 Seiten füllen und jeweils 9 Spalten haben, die 9 Anforderungen stellen. Wer die Tabellen liest, muss dazu nachgucken, ob da Bildschirme eingesetzt werden. Was er dann machen soll, steht nicht etwa in den 128 Seiten.
